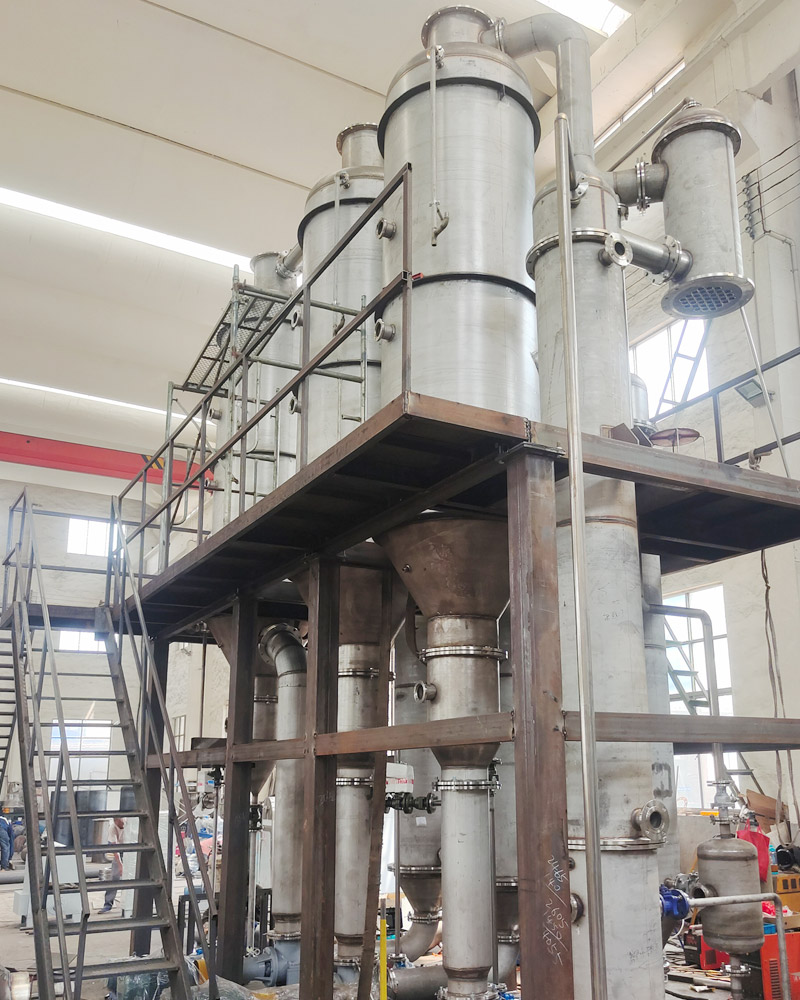

1噸三效蒸發器

一、三效蒸發器原理

三效蒸發器是將第一個蒸發器產生的二次蒸汽再次當作加熱源，引入另一個蒸發器，只要控制蒸發器內的壓力和溶液沸點，使其適當降低，則可利用第一個蒸發器產生的二次蒸汽進行加熱。第一個蒸發器的冷凝處就是第二個蒸發器的加熱處。

三效蒸發器是由相互串聯的三個蒸發器組成，低溫加熱蒸氣被引入第一效，加熱其中的廢 液，產生的蒸氣被引入第二效作為加熱蒸氣，使第二效的廢液以比第一效更低的溫度蒸發，這個過程一直重復 到較后一效。第一效凝水返回?zé)嵩刺帲渌餍畢R集后作為淡化水輸出，一份的蒸氣投入，可以蒸發出多 倍的水出來。同時，高鹽廢水經過由第一效到較末效的依次濃縮，在較末效達到過飽和而結晶析出，由此實現 鹽分與廢水的固液分離。在負壓的作用下，三效強制 循環蒸發器中的廢水產生的二次蒸氣自動進入冷凝器，在循環冷卻水的冷卻下，廢水產生的二次蒸氣迅速轉變 成冷凝水。冷凝水可采用連續出水的方式，回收至回用水池。三效蒸發結晶器在廢水蒸發過程中蒸發效益更高。

二、三效蒸發器的應用范圍

三效蒸發器可應用于處理化工生產、食品加工廠、醫藥生產、石油和天然氣采集加工等企業在工藝生產過程中產生的高含鹽廢水。

三、三效蒸發器的組成

三效蒸發器主要由相互串聯的三組蒸發器、冷凝器、鹽分離器和輔助設備等組成。三組蒸發器以串聯的形式運行，組成三效蒸發器。整套蒸發系統采用連續進料、連續出料的生產方式。

四、三效蒸發器的能耗

一般來說：三效蒸發每噸水消耗0.37~0.46噸蒸汽。

三效蒸發器蒸汽加熱均勻、料液為液膜式流動蒸發，具有傳熱效率高加熱時間短等主要特點。如再配置熱壓泵，更具節能降耗，蒸汽耗量低、冷卻水循環量低等優點。

五、三效蒸發器工藝選擇

三效蒸發器可以采用強制循環、自然循環、降膜、升膜、板式蒸發器等多種形式，也可以采用多種組合的方式，來較優化工藝。

六、三效蒸發的流程
有順流、逆流、平流等。
